CONTALITRI MECCANICI ED ELETTRONICI - BOTTI REFRIGERATE - SERBATOI FRIGORIFERI - REFRIGERATORI PER VINI E MOSTI -  CHILLERS E PIASTRE - IMPIANTI DI SPILLATURA- SPINE - SERBATOI COIBENTATI E REFRIGERATI FINO A 10 hl - FERMENTATORI TERMOCONTROLLATI - REFRIGERATORI PER BAG IN BOX -  - LAVA/RIEMPI FUSTI - CONGELATORI COLLI DI BOTTIGLIA PER METODO CHAMPENOIS - CLIMATIZZATORI PER CANTINE -  SATURATORI DI CO2  E AZOTO  -  CARBONATATORI  -  RESISTENZE RISCALDATRICI PER LIQUIDI   -  CONTENITORI INOX PER VINO, OLIO, BIRRA

                                     Prodotti            scarica il listino prezzi             chi siamo             dove siamo           Elenco alfabetico prodotti            home


CONTALITRI DI VARI MODELLI E PORTATE PER QUALSIASI ESIGENZA

Sono disponibili svariate tipologie di contalitri per l'utilizzo con liquidi alimentari o anche liquidi caratterizzati da una elevata aggressività.


 n CONTALITRI MECCANICI                                          n CONTALITRI DIGITALI A TURBINA
n CONTALITRI ELETTROMAGNETICI                            n  CONTALITRI VOLUMETRICI

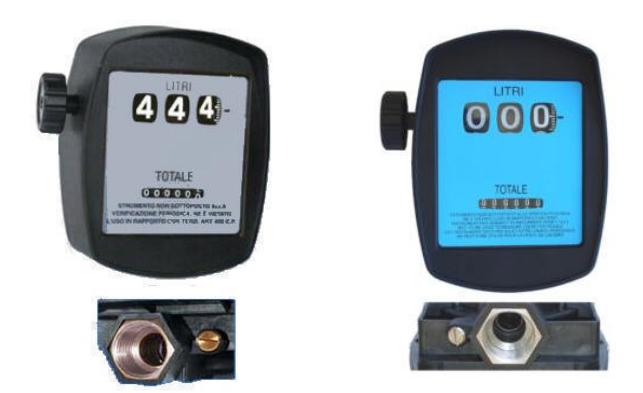

CONTALITRI  MECCANICI  A DISCO OSCILLANTE

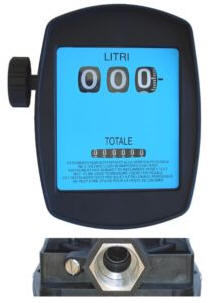

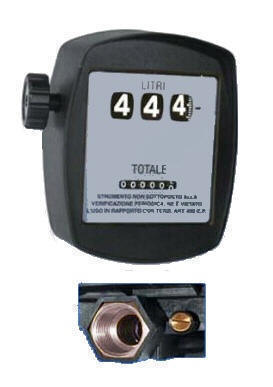

Art.107 Contalitri Meccanico attacchi Fil.F.3/4" o 1"

  • corpo in PA66 nylon
  • contatore parziale a 3 cifre azzerabile
  • totalizzatore a 6 cifre non azzerabile
  • sistema a disco oscillante
  • by-pass di taratura per regolazione con
    vari fluidi
  • funzionamento anche a gravità
  • attacchi femmina da 1" oppure 3/4"
  • pressione Min 0,1 Bar Max  3,5 Bar
  • Temperatura massima 50°
  • portata da 10 a 80 litri/minuto
  • precisione ± 1%  ( tarabile )
  • misure: cm.17x15xh19 - Gr. 1750


ingranaggi aisi  304

Contalitri Meccanico con attacchi inox fil.femmina 1"

Portata 10 - 80 lt/min
Pressione Max 0,1-3,5 bar
Temperatura Max 50 °C
Precisione ±1%
Misurazione Parziale Azzerabile 999 lt.
Misurazione Totale Inazzerabile 999999 lt.
Raccordi Inox
Corpo PA66 Nylon
Camera Misurazione a disco oscillante PPS
Guarnizioni VITON
Interni Inox















codice art.107-inox

 Prezzo IVA esclusa   Euro   208,00  Prezzo IVA esclusa   Euro   423,00

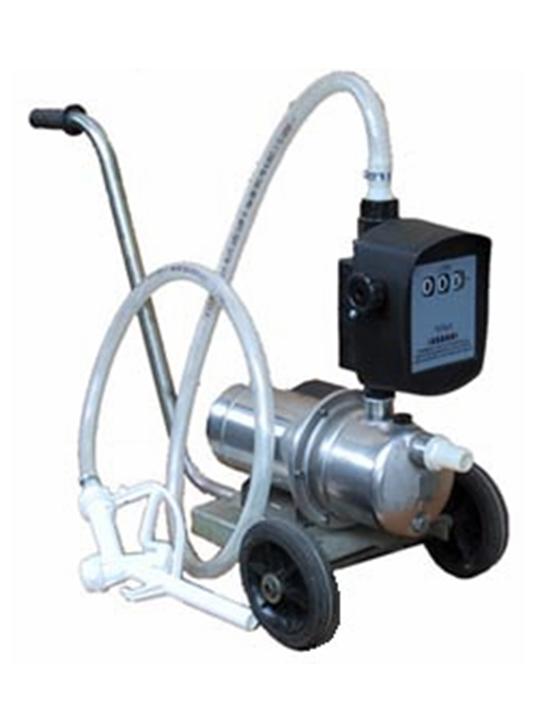

       Art.110 GRUPPO POMPA TRAVASO/CONTALITRI 'LT20'

  • POMPA CON CORPO INOX (PER VINO, OLIO ED ALIMENTI IN GENERE)

  • PORTATA 2400 lt./h a 2800 GIRI E 3,5 atm. (HP 0,5 - ø 1" F)

  • COMPLETA DI CARRELLO,CONTALITRI ART.107,TUBO E PISTOLA Art. 108

 Art.108  Pistola per travaso di liquidi alimentari


Pistola travaso in resina acetalica Max 10 Bar

 Prezzo IVA esclusa   Euro   24,00

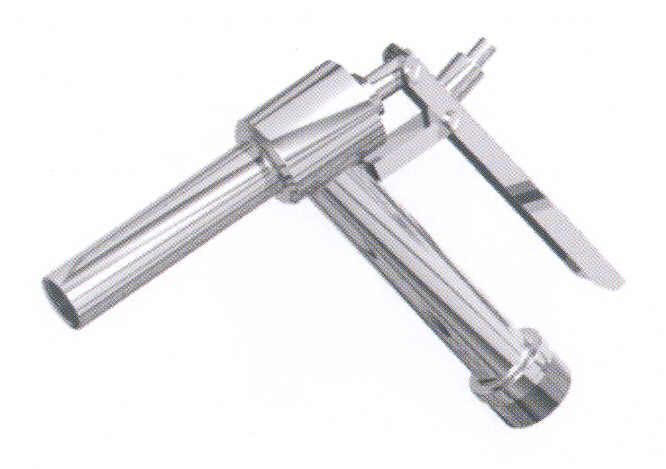

       Art.463 Pistola per travaso in acciaio inox

 Prezzo IVA esclusa   Euro   458,00  Prezzo IVA esclusa   Euro   176,00

n n n n n n n

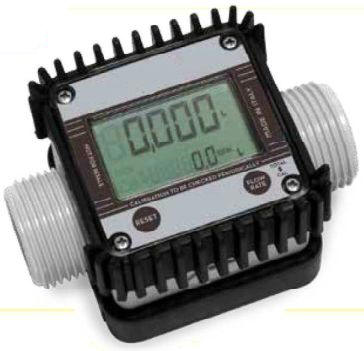

CONTALITRI  E FLUSSOMETRI DIGITALI A TURBINA

      Dati tecnici                               CL10                         CONTALITRI DIGITALE  A TURBINA CL10  Art. 309

Attacco idraulico Gas 3/4" Femmina

Portata nominale Lt./Min. 30
Portata minima    Lt./Min. 3
Portata massima Lt./Min. 60
Precisione ± 1%
Ripetibilità ± 0,5%
Risoluzione 0,1 litro
Press max. a 20°C 3 bar
Temp. di lavoro -10/+50°C.
80°C solo lavaggio
Display LCD, 5 digit, h 10 mm
Dimensioni / Peso Ø 120 x h 70 mm / 0,8kg

Questi contalitri con girante a  turbina, costituiti da un corpo PVC e da una girante in nylon con asse e altri parti metalliche in acciaio inox, sono adatti per l'acqua e prodotti di simile viscosità.
Sono compatibili con l’utilizzo con liquidi alimentari quali vino, olio, ecc.Completi di filtro antimputità in entrata. Utilizzabile anche per flussi a gravità. Pulsante a sfioramento per azzeramento dopo ogni misurazione.
Tarabili secondo il tipo di fluido per aumentarne la precisione -  Alimentazione a pila 1,5V  a stilo di durata > 3 anni

Art.309 versione singolo display  Euro  502,00  Art.309/B versione doppio display   Euro   550,00  IVA esclusa

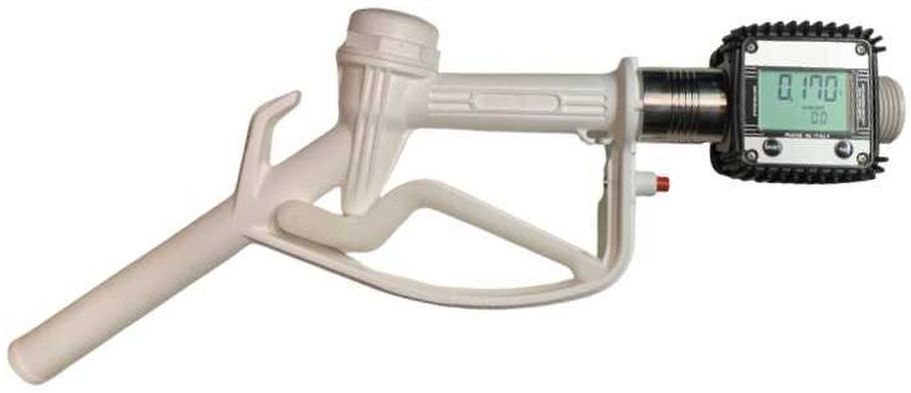

 Il contalitri CL10 può essere fissato all'impugnatura della nostra pistola
 da travaso in resina acetalica ART. 108 ed essere quindi impiegato per il
 travaso di liquidi alimentari diventando un pratico, leggero, preciso
 ed affidabile sistema completo per il dosaggio di liquidi.


Art. 109 Pistola per travaso completa di contalitri CL10      €   514,00  IVA esclusa



      Dati tecnici                               PURO X          CONTALITRI DIGITALE  A INGRANAGGI PUROX  A. 309/P

Attacco idraulico Gas 1/2" Femmina
Portata nominale Lt./Min. 12
Portata minima    Lt./Min. 2
Portata massima Lt./Min. 26
Precisione  ± 0,5%
Ripetibilità ± 0,2%
Risoluzione 0,01 litro
Press max. a 20°C 30 bar
Temp. di lavoro -5/50°C.  65°C solo lavaggio
Display LCD, 5 digit, h 10 mm
Dimensioni / Peso Ø 90 x h 60 mm / 0,4kg



Questi contalitri ad ingranaggi epicicloidali, costituiti da un corpo e da ingranaggi in nylon con asse e altri parti metalliche in acciaio inox, sono adatti per l'acqua e prodotti di simile viscosità.
Sono totalmente compatibili con l'utilizzo con liquidi alimentari quali vino, olio, ecc.
Pulsante a sfioramento per azzeramento dopo ogni misurazione. Alimentazione a pila - Durata 3 anni

Art.309/P Contalitri ad ingranaggi epicicloidali PUROX  Euro  353,00


Il contalitri PUROX può essere fissato all'impugnatura della nostra pistola da travaso in resina acetalica ART. 108 ed essere quindi impiegato per il travaso di liquidi alimentari diventando un pratico, leggero, preciso ed affidabile sistema completo per il dosaggio di liquidi.


Art. 109/P Pistola per travaso completa di contalitri PUROX      €   385,00  IVA esclusa

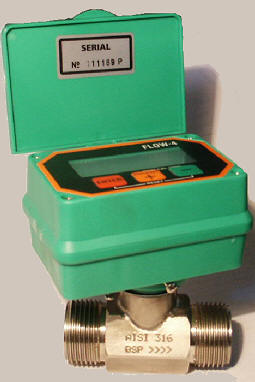

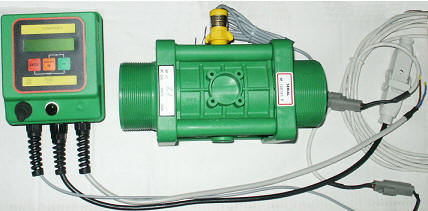

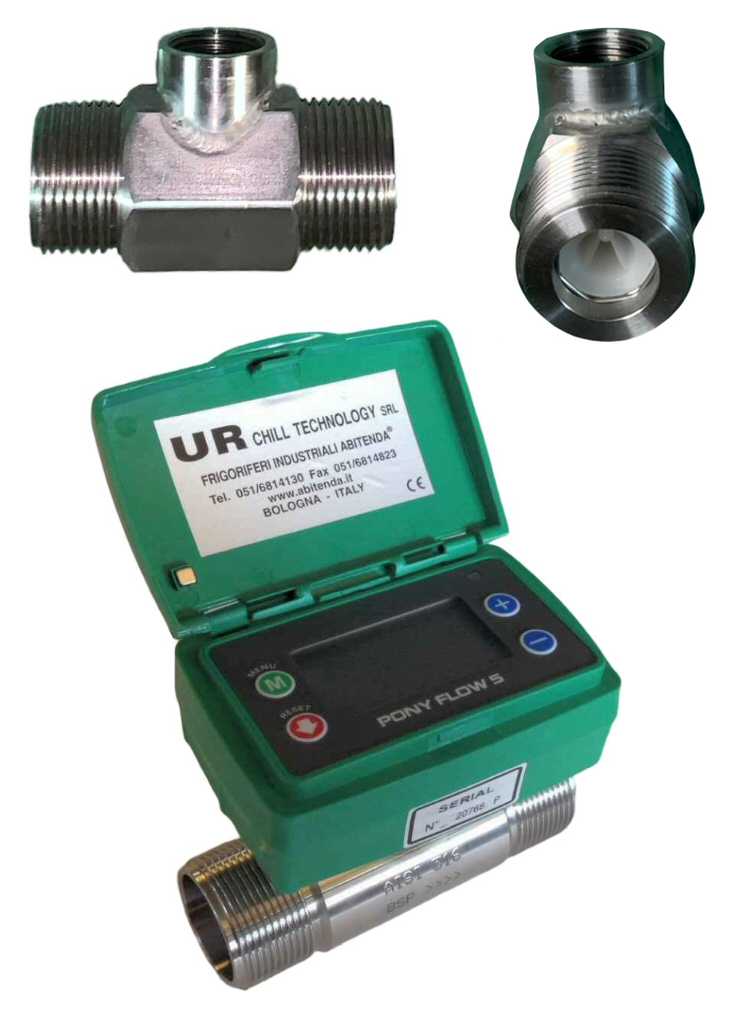

  CONTALITRI A TURBINA ASSIALE IN AISI 316 SERIE PF  ( da abbinare al display conta impulsi digitale )

MISURATORE DI FLUSSO A TURBINA ASSIALE IN ACCIAIO INOX.
Corpo in acciaio inox (316) con convogliatori in materiale plastico atossico.

È il più indicato nella misurazione di liquidi chimici corrosivi ed
aggressivi ad alte pressioni
oppure per liquidi alimentari in genere
Questi contalitri generano impulsi che possono venire rilevato da sensori sia ad onda quadra che sinusoidale che analogici 4-20 mA.
Connessioni M/M 1/2" - 3/4" - 1" - 1" 1/4 - 1" 1/2 - 2" - 3" - 4".

Portata Lt./min:

3 ÷ 30

7 ÷ 70

10 ÷ 100

30 ÷ 350

150 ÷ 700

300 ÷ 1200

Pressione Massima (Bar)

60

60

60

60

60

60

Temperatura massima:

75°

75°

75°

75°

75°

75°

Materiale Corpo:

Acciaio INOX 316

Acciaio INOX 316

Acciaio INOX 316

Acciaio INOX 316

Acciaio INOX 316

Acciaio INOX 316

Misura:

filetto 1" maschio
pass.int
. 1/2’’

filetto 1" maschio pass.int. 3/4’’

filetto 1" ¼ maschio
pass.int. 1’’

fil. 1"1/2  maschio
pass.int.
1"1/2’’

filetto 2" maschio
pass.int. 2’’

filetto 3" maschio
pass.int. 3’’

Supporti:

Cuscinetti inox

Cuscinetti inox

Cuscinetti inox

Cuscinetti inox

Cuscinetti inox

Cuscinetti inox

Standard:

BSP

BSP

BSP

BSP

BSP

BSP

Con Sensore:

NO

NO

NO

NO

NO

NO

PREZZO EURO

408,00

408,00

464,00

563,00

750,00

1120,00

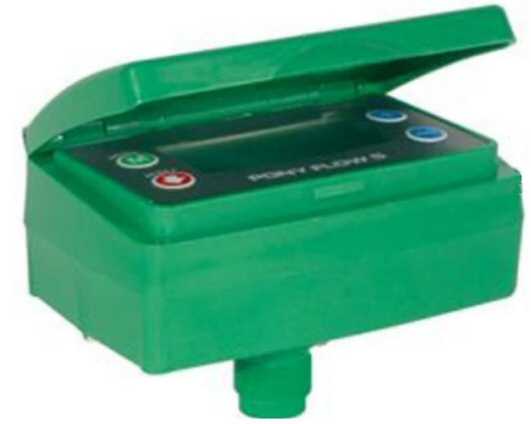

Display / conta impulsi digitale PF 9Volt completo di sensore ad onda sinusoidale
       DISPLAY PF9 Volt completo di sensore €  395,00

Disponibile anche versione con corpo in nylon

Il display digitale di lettura è disponibile in 2  versioni: la prima già completa di sensore ad onda sinusoidale viene installata sul corpo del contalitri mentre la seconda può essere installata in remoto fino a 4 metri di distanza tramite un sensore
Precisione +/-1%.  Connessioni filettate maschio / maschio  da 1/2" - 3/4" - 1" - 1" 1/4 - 1" 1/2 - 2" - 3" - 4".
Applicabile a qualsiasi tipo di pompa può anche funzionare per semplice gravità.   Costruito in materiale plastico antiacido.
Può essere tarato per qualsiasi tipo di liquido anche di media densità purchè privo di parti solide quali vino,acqua,latte, yogurt ecc.
La taratura viene fatta direttamente sulla tastiera del display  Alimentato con normale pila a 9 volt.
E' disponibile una versione"dosaggio" che permette di controllare dispositivi esterni quali elettrovalvole o elettropompe.

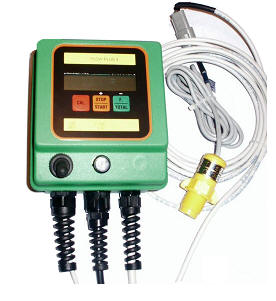

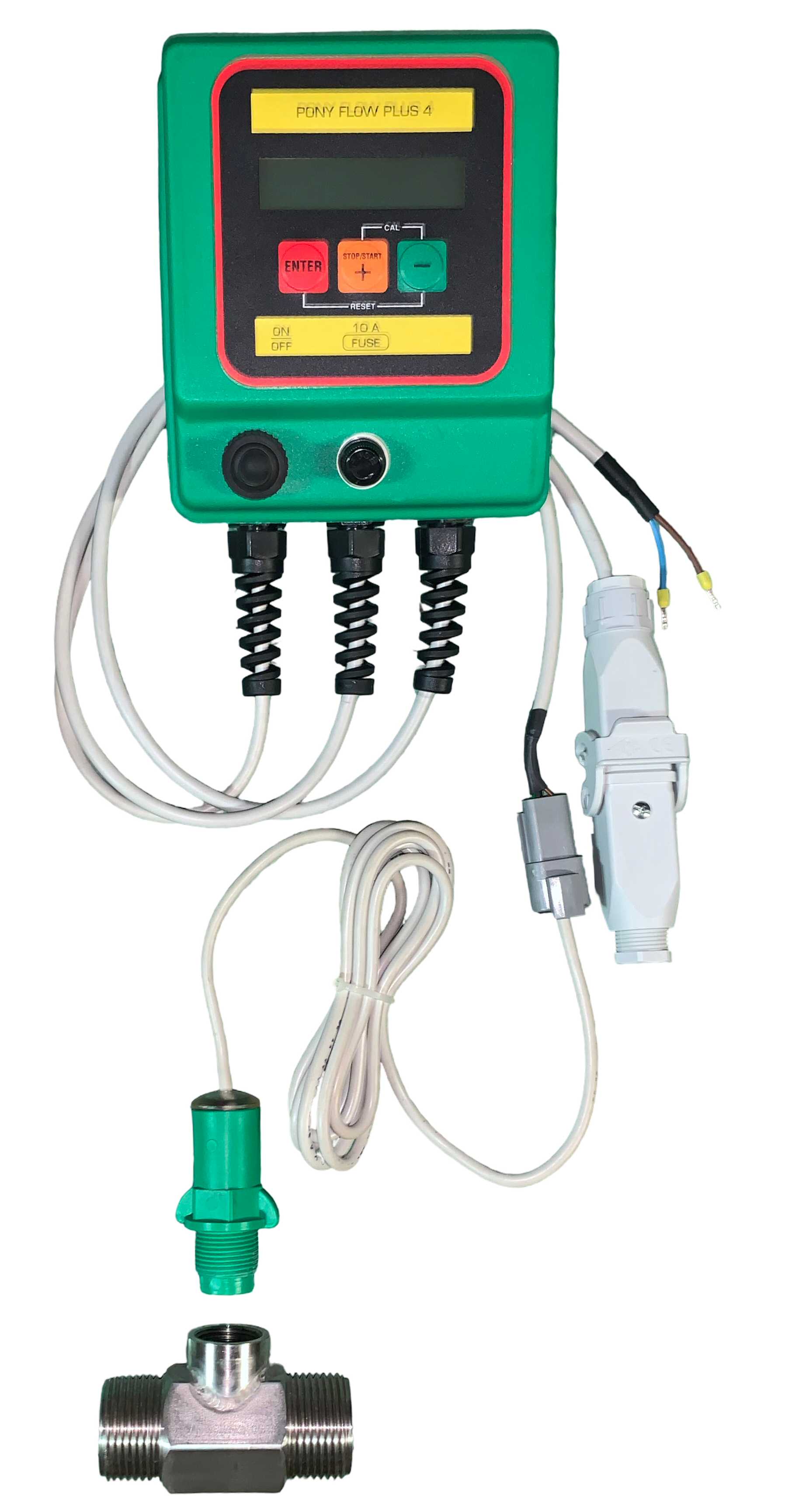

                                                                                                        VERSIONE "PF4 PLUS DOSAGGIO" x CONTROLLO DI DISPOSITIVI ESTERNI


DISPLAY PF4 10A con sensore €  669,00
Aliment.220Vca/12Vcc 25 W    €    96,00

 Display/conta impulsi digitale PF 4 plus DOSAGGIO con uscita 5A x elettrovalvola
In alternativa al display PF9V, nel caso si abbia la necessità di realizzare un impianto completo di dosaggio,  su tutti i tipi di contalitri sia inox che nylon è utilizzabile il display PF4Plus visibile a sinistra; in questo caso occorre utilizzare un sensore che viene avvitato sul corpo del contalitri e collegato quindi tramite un cavo al display PF4Plus
( vedi schema di collegamento sotto ).
Questo tipo di display, a differenza del PF9v dispone di un’uscita a 12VCC  5A  tramite
la quale è possibile pilotare un relé di potenza a cui collegare un qualsiasi dispositivo elettrico quale un’elettrovalvola oppure una elettropompa
.
L’impostazione della quantità di liquido da erogare viene effettuata direttamente sulla tastiera e la pressione del tasto "start" sul display chiude un circuito che eroga una tensione in uscita di 12 Vcc che può pilotare direttamente un’elettrovalvola 12Vcc oppure un relé (contatto pulito) 12Vcc a sua volta collegato ad un qualsiasi utilizzatore quale una elettropompa oppure una elettrovalvola.
Al raggiungimento della quantità impostata il circuito ritorna a zero volt arrestando quindi il dispositivo che regola il flusso.



Visore retroilluminato per letture di flusso e velocita'
Sistema di misurazione e lettura per liquidi; misura flusso, velocita'
 e comanda all'occorrenza l'elettrovalvola motorizzata 12 Vdc.
E' possibile misurare : volume cumulativo erogato (con azzeramento)
fino a 999.999 unità (flusso, velocità) e unità parziali in diverse unità di
misura:litri;galloni, Km/h, Miglia/h. Può essere collegato a sensori ad
onda sinusoidale , quadra, effetto hall.
Impostazione impulsi  per tutte le misure di contalitri
Possibilità di impostare la quantità da dosare e comando della chiusura
della elettrovalvola al reggiungimento di detta quantità.

Alimentazione 12 Vdc (alimentatore non compreso)

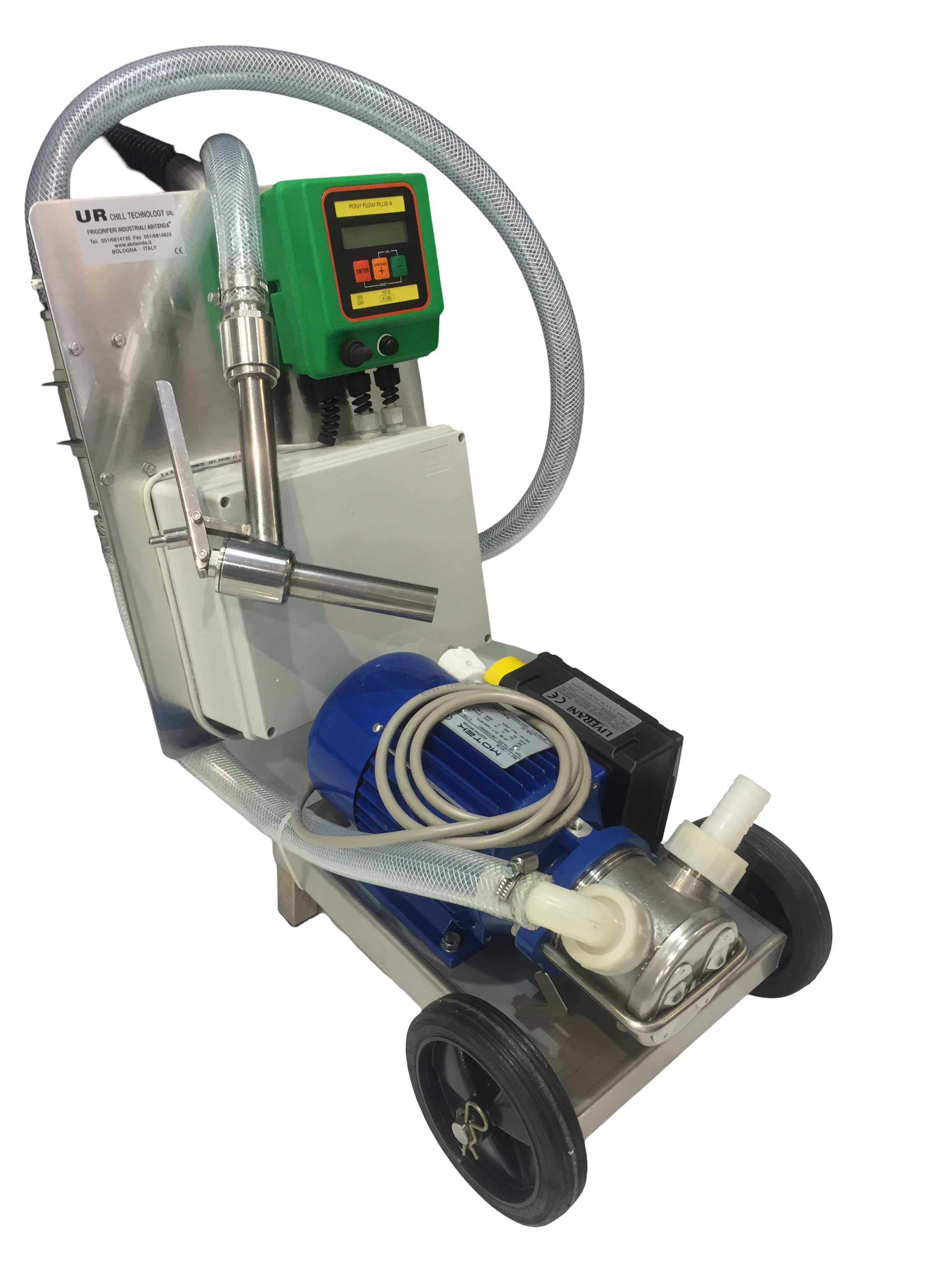

   POMPA TRAVASO CONTALITRI "LT20PF4" (Art.110/4)

  • CORPO INOX (PER VINO, OLIO ED ALIMENTI LIMPIDI IN GENERE)
  • PORTATA 1800 lt./h a 2800 GIRI E 2,5 atm. (HP 1 - ø 1"1/4 M)
  • COMPLETA DI CARRELLINO, TUBAZIONI  E PISTOLA EROGATRICE.
  • COMPLETA DI CONTALITRI A TURBINA IN AISI 316 E DI DISPLAY DOSATORE FP4 PLUS 5A

La pompa è comandata direttamente dal display PF4 Plus quindi è sufficiente impostare sul display la quantità che si desidera erogare e premere il tasto START; l'elettropompa si avvia per arrestarsi quando i litri impostati sono raggiunti.

POMPA TRAVASO CON CONTALITRI DOSATORE   €   1'730,00

n n n n n n n

CONTALITRI  ELETTROMAGNETICI

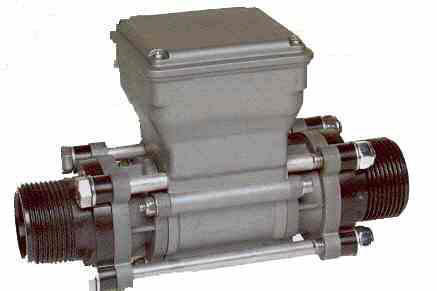

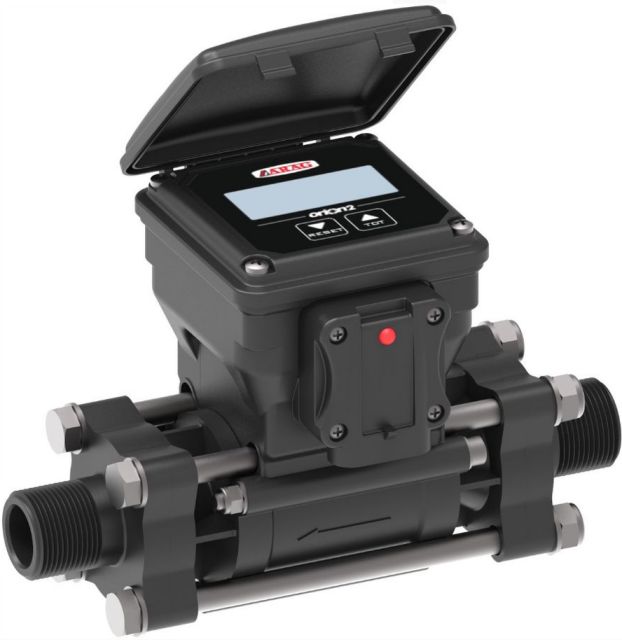

  CONTALITRI  ELETTROMAGNETICO SERIE ORIONE

MISURATORE DI FLUSSO AD INDUZIONE ELETTROMAGNETICA.
Abbinato ad una elettrovalvola costituisce un sistema completo  di dosaggio
- Flussometro elettromagnetico con visualizzatore
- Versione con attacchi filettati gas oppure con bloccaggio a camme

• Assenza di organi meccanici in movimento

• Bassissima sensibilità alla densità ed alla viscosità del fluido
• Elevata precisione
• Ridotta manutenzione
• Eventuale comando pompa con modulo esterno

• Eventuale elettrovalvola di chiusura a sfera

 Le parti a contatto col liquido sono in inox o in resina acetalica o in nylon quindi è utilizzabile anche per prodotti alimentari come acqua, vino,latte ecc. e anche densi come yogurt o succhi di frutta,
purchè abbiano
conducibilità elettrica superiore a 300 S/cm                          Prodotto certificato CE-ENAMA.
Portate da 60 a 36000 lt/h.                          Portata in litri o US Gallons.                  Errore tipico 0,5%-max 1%.
Visualizzazione immediata del liquido erogato o della portata.                               Azzeramento del totalizzatore.
Assenza di organi meccanici in movimento.                                                         Insensibilità alla densità del fluido.
Pressione fino 20 oppure 40 bar.                                 Attacchi filettati o flangiati in nylon rinforzato a fibra di vetro
Alimentazione tramite alimentatore stabilizzato da 12 Vcc - 300 mA . (
non fornito in dotazione)

Cod

Bar

PSI

LT/MIN

US gpm

F bsp

OR1

20

290

0.5-10

0.13-2.6

G ¾

OR2

40

580

0.5-10

0.13-2.6

G ¾

OR3

20

290

1-20

0.3-5

G ¾

OR4

40

580

1-20

0.3-5

G ¾

OR5

20

290

2.5-50

0.6-13

G ¾

OR6

40

580

2.5-50

0.6-13

G ¾

OR7

20

290

5-100

1.3-26

G 1

OR8

40

580

5-100

1.3-26

G 1

OR9

20

290

10-200

2.6-53

G 1

OR10

40

580

10-200

2.6-53

G 1

OR11

20

290

10-200

2.6-53

G 1 ¼

OR12

20

290

20-400

5-106

G 1 ½

OR13

20

290

30-600

8-158

G 2

   Versione standard dotata di display/tastiera ma disponibile anche versione senza display interfacciabile a PLC o computer

Il contalitri  Orione sono disponibili in diverse versioni con portate da un minimo di 0,5 lt/min a un massimo di 600 lt/min. come visibile nella tabella sopra. La pressione massima è di 20 oppure 40 bar

Può pilotare tramite il modulo stop pompa ( relè  opzionale a contatto pulito ) un’elettrovalvola di arresto oppure una pompa elettrica; basta impostare sul display la quantità di litri da erogare e premere il pulsante Start ed il relè si chiude avviando l’utilizzatore elettrico.

Al raggiungimento della quantità impostata il relè si apre nuovamente arrestando l’alimentazione dell’elettropompa e/o della elettrovalvola.

                                 ACCESSORI OPZIONALI
Modulo stop per elettropompa OPZIONALE. Tensione di alimentazione: 12 Vcc Tensione massima di commutazione: 250 Vac Corrente massima di commutazione: 5 Aac Cavo di collegamento e alimentazione: 3 mt Cavo collegamento pompa: 2 mt



Prezzo modulo stop pompa                                                103,00  €


Alimentatore stabil.220 VCA12VCC 5A  60W con cavo       165,00  €

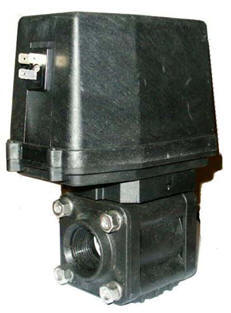

Elettrovalvola a sfera a 3 fili abbinabile al contalitri Orione. Viene solitamente collegata al contalitri stesso il quale la comanda direttamente stabilendone l'apertura e la chiusura in base alla quantità preimpostata sul display del contalitri stesso. In alternativa può essere comandata da un dispositivo esterno quale un PLC.

Due dei tre poli di collegamento vanno collegati al 12 V corrente continua e mantengono la valvola in posizione di normalmente chiuso, il terzo polo quando portato a +12 eccita la bobina e provoca l’apertura della valvola.  Disponibili diverse versioni flangiate o con filettature femmina da 1” a 2”.
         Elettrovalvola con valvola a sfera inox                                375,00 €

Il display digitale di lettura è disponibile in 2  versioni: la prima già completa di sensore ad onda sinusoidale viene installata sul corpo del contalitri mentre la seconda può essere installata in remoto fino a 4 metri di distanza tramite un sensore
Precisione +/-1%.  Connessioni filettate maschio / maschio  da 1/2" - 3/4" - 1" - 1" 1/4 - 1" 1/2 - 2" - 3" - 4".
Applicabile a qualsiasi tipo di pompa può anche funzionare per semplice gravità.   Costruito in materiale plastico antiacido.
Può essere tarato per qualsiasi tipo di liquido anche di media densità purchè privo di parti solide quali vino,acqua,latte, yogurt ecc.
La taratura viene fatta direttamente sulla tastiera del display  Alimentato con normale pila a 9 volt.
E' disponibile una versione"dosaggio" che permette di controllare dispositivi esterni quali elettrovalvole o elettropompe.
CLICCA QUI PER VERSIONE SENZA DISPLAY                                               CONTALITRI ELETTROMAGNETICO ORIONE €  874,00

Prezzi franco ns. sede IVA esclusa -  disponibilità : 10 giorni dall’ordine

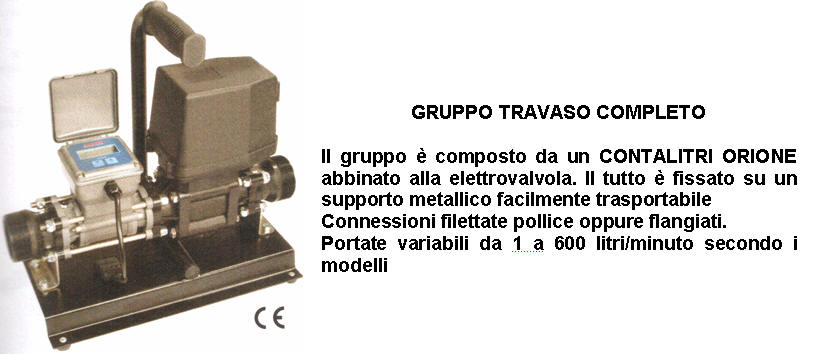

PREZZO GRUPPO COMPLETO      € 1245,00 + IVA
